A bomba de diafragma ajusta seu pressostato alterando a tensão em um mecanismo de mola interno, que determina os limites de pressão de ativação e desativação. O pressostato é um dispositivo mecânico ou eletrônico que monitora a pressão do sistema e controla o motor da bomba para manter a faixa de pressão desejada. De acordo com os padrões do Instituto Hidráulico para controles de bombas, um ajuste adequado interruptor de pressão pode manter a pressão dentro de mais ou menos 2 psi do ponto de ajuste. Em um bomba de diafragma , o interruptor normalmente é montado diretamente no cabeçote da bomba ou na linha de descarga. Este artigo explica o princípio de funcionamento, o procedimento de ajuste e a solução de problemas do pressostato em um bomba de diafragma , usando dados de especificações do fabricante e guias de manutenção de campo.

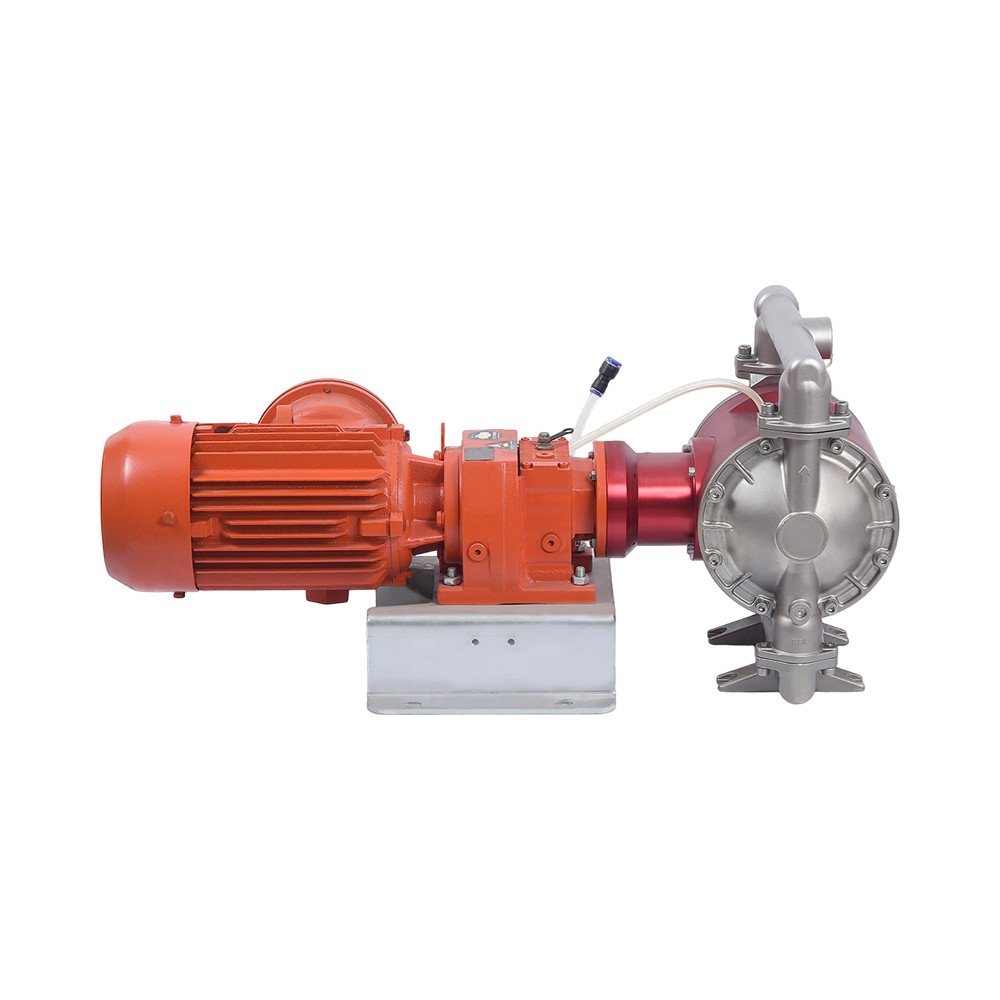

Como uma bomba de diafragma e um pressostato funcionam juntos
Uma bomba de diafragma move o fluido alternando um diafragma flexível, enquanto o pressostato liga e desliga a bomba com base na pressão do sistema. O motor da bomba aciona um pistão ou placa oscilante que flexiona o diafragma, criando cursos de sucção e descarga. O pressostato detecta a pressão de saída através de uma pequena porta conectada à carcaça da bomba. Quando a pressão cai para um ponto de ativação predefinido (por exemplo, 30 psi), o interruptor fecha um circuito elétrico, dando partida no motor da bomba. Quando a pressão sobe até o ponto de corte (por exemplo, 50 psi), a chave abre o circuito, parando o motor. Este ciclo se repete automaticamente. As aplicações comuns incluem pulverizadores agrícolas, sistemas de água para veículos recreativos e equipamentos de limpeza industrial. O Guia de Eficiência de Sistemas Motores do Departamento de Energia dos EUA observa que controles de bomba adequadamente ajustados podem reduzir o consumo de energia em até 20% em comparação com bombas em funcionamento contínuo.
O mecanismo interno de um pressostato
Um pressostato mecânico padrão usa um diafragma com mola que comprime contra uma mola ajustável, com a tensão da mola determinando diretamente as pressões de comutação. Existem dois tipos principais: interruptores de mola única, onde uma mola controla tanto a ativação quanto a desativação (com diferencial fixo), e interruptores de mola dupla, onde molas separadas definem independentemente as pressões de ativação e desativação. O diferencial é normalmente de 15 a 25 psi em aplicações de bomba de água. Por exemplo, uma chave ajustada em 30-50 psi tem uma ativação de 30 e um diferencial de 20 psi. A tensão da mola é ajustada girando uma porca ou parafuso. Uma mola maior para a pressão de corte e uma mola menor para a pressão de ativação são comuns em projetos de mola dupla. A tabela abaixo resume as configurações típicas do pressostato para aplicações de bomba de diafragma.
| Aplicação | Corte típico (psi) | Corte Típico (psi) | Diferencial (psi) | Tipos comuns de bombas de diafragma |
|---|---|---|---|---|
| RV/sistema de água marinha | 30 – 40 | 50 – 60 | 20 | Bomba de diafragma 12V DC |
| Pulverizador agrícola | 20 – 40 | 40 – 100 | 20 – 60 | Bomba de diafragma acionada por motor ou tomada de força |
| Limpeza industrial | 40 – 60 | 80 – 120 | 20 – 60 | Bomba pneumática de duplo diafragma (AODD) |
| Sistema de reforço/água doméstica | 30 – 40 | 50 – 70 | 20 – 30 | Bomba de diafragma elétrica |
Tabela: Configurações típicas de pressostatos para bombas de diafragma em diversas aplicações, com base em dados do fabricante de catálogos de equipamentos de bomba e diretrizes do Instituto Hidráulico.
Procedimento passo a passo para ajustar um pressostato da bomba de diafragma
Ajustar o pressostato requer isolar a bomba com segurança, identificar os parafusos de ajuste e fazer pequenas alterações incrementais enquanto monitora um manômetro. A lista ordenada a seguir descreve o procedimento padrão para uma chave mecânica encontrada na maioria dos equipamentos elétricos. bomba de diafragmas .
- Desligue a bomba e libere a pressão do sistema: Desconecte a fonte de alimentação. Abra uma torneira ou válvula de drenagem para reduzir a pressão a zero. Verifique com um medidor se a leitura é 0 psi antes de continuar. Esta etapa é um requisito de segurança de acordo com o padrão OSHA Lockout/Tagout 1910.147.
- Localize o pressostato e remova a tampa: O interruptor é normalmente uma caixa de plástico ou metal montada na cabeça da bomba ou na tubulação próxima. Remova a tampa desparafusando uma única porca ou quebrando-a, expondo o conjunto da mola e os terminais elétricos.
- Identifique os parafusos de ajuste: Em um interruptor de mola dupla, a mola maior (geralmente com uma porca maior) controla a pressão de corte, enquanto a mola menor define a pressão de corte. Algumas chaves possuem uma única porca que ajusta a pressão de ativação, com o diferencial fixo de fábrica. Em caso de dúvida, consulte o manual da bomba ou a etiqueta dentro da tampa, que geralmente mostra um diagrama.
- Conecte um manômetro e ligue a bomba: Com a tampa removida e tomando cuidado para evitar tocar em peças energizadas, reconecte temporariamente a alimentação e observe o medidor. Observe as pressões atuais de ativação e desativação durante o ciclo da bomba. Pode ser útil ter uma segunda pessoa observando o medidor enquanto você ajusta.
- Ajuste primeiro a pressão de ativação (se for de mola dupla): Gire a porca de mola menor no sentido horário para aumentar a pressão de ativação ou no sentido anti-horário para diminuí-la. Cada quarto de volta normalmente altera a pressão em 2 a 3 psi. Ajuste e, em seguida, ligue a bomba para medir o novo ponto de ativação.
- Ajuste a pressão de corte (mola maior): Com o corte ajustado corretamente, gire a porca da mola maior no sentido horário para aumentar a pressão de corte (diferencial maior) ou no sentido anti-horário para diminuí-la. Por exemplo, se você quiser uma faixa de 30-50 psi, defina o corte para 30 psi e depois ajuste o corte até parar em 50 psi. Apertar a mola grande aumenta o diferencial.
- Verifique o sistema em operação normal: Assim que as pressões desejadas forem alcançadas, ligue a bomba pelo menos três vezes para confirmar se as configurações estão estáveis. Substitua a tampa. Certifique-se de que a bomba não faça um ciclo rápido (ciclo curto), o que indica um tanque de pressão encharcado ou um diferencial muito estreito.
Problemas comuns ao ajustar o pressostato
O ajuste incorreto pode causar ciclos curtos, pressão insuficiente ou funcionamento da bomba. A lista não ordenada a seguir destaca problemas típicos e suas causas.
- O interruptor não desliga a bomba: A pressão de corte pode estar muito alta, excedendo a pressão nominal máxima da bomba. Um bomba de diafragma tem uma pressão máxima de trabalho (por exemplo, 60 psi) que não deve ser excedida. Verifique se há uma porta do pressostato entupida ou um diafragma rompido dentro do pressostato.
- A bomba arranca e pára rapidamente (ciclo curto): O diferencial entre a ativação e a desativação é muito pequeno ou a carga de ar do tanque de pressão é insuficiente. O diferencial deve ser de pelo menos 15 psi. Se a bomba for do tipo demanda sem tanque, a própria chave poderá ter um diferencial mínimo de 5 a 10 psi embutido.
- A bomba não arranca: A pressão de ativação pode ser definida acima da pressão disponível do sistema ou os pontos de contato dentro do interruptor podem estar queimados ou corroídos. Lixe levemente os pontos ou substitua a chave se a continuidade for perdida.
- Ciclagem inconsistente: Uma porta de detecção de pressão suja ou parcialmente bloqueada causa comportamento errático. Limpe a pequena porta na cabeça da bomba onde o interruptor está montado, usando um fio fino ou ar comprimido.
Ajuste de pressostatos eletrônicos em bombas de diafragma modernas
Algumas bombas de diafragma de modelos mais recentes apresentam um pressostato eletrônico com display digital e ajuste por botão, eliminando molas mecânicas. Essas chaves usam um transdutor de pressão e um microcontrolador. O operador insere as pressões de ativação e desativação desejadas diretamente em psi ou bar. O controlador também pode incluir recursos como proteção contra funcionamento a seco, partida suave e registro de falhas. De acordo com uma revisão de 2023 da Pump Industry Magazine, os pressostatos eletrônicos melhoram a precisão da regulação de pressão para mais ou menos 1 psi, em comparação com mais ou menos 3-5 psi para interruptores mecânicos. O procedimento de ajuste é específico do fabricante, mas geralmente envolve pressionar um botão de modo, usar as setas para cima/para baixo para definir valores e salvar. Os princípios permanecem os mesmos: a activação deve ser suficientemente baixa para arrancar a bomba antes que a procura provoque uma queda de pressão significativa e a activação não deve exceder a pressão máxima da bomba.
Perguntas frequentes sobre o ajuste do interruptor de pressão da bomba de diafragma
Qual é a configuração padrão de fábrica do pressostato para uma bomba de diafragma típica de 12 V?
A maioria 12V bomba de diafragmas para uso em RV e marítimo vêm pré-definidos com um corte de 30 a 40 psi e um corte de 50 a 60 psi. As configurações exatas estão listadas na etiqueta da bomba ou no manual de instruções. Por exemplo, uma especificação comum é corte de 45 psi e ligação de 25 psi, proporcionando um diferencial de 20 psi.
Posso ajustar o pressostato enquanto a bomba está funcionando?
É altamente recomendável desconectar a energia antes de fazer ajustes. No entanto, alguns ajustes exigem a observação do manômetro durante o ciclo da bomba. Nesses casos, utilize ferramentas isoladas, mantenha as mãos afastadas dos terminais sob tensão e nunca deixe a tampa permanentemente aberta. O risco de choque eléctrico é significativo; o Código Elétrico Nacional (NEC) exige que todas as partes energizadas sejam protegidas.
Como posso saber se o pressostato está com defeito e não apenas desajustado?
Se o interruptor de pressão não responde ao ajuste, mostra marcas de queimadura nos contatos ou permite que a bomba funcione continuamente além da configuração de corte, provavelmente está com defeito. Meça a resistência de contato com um multímetro; os contatos abertos devem ler resistência infinita, os contatos fechados devem ler menos de 1 ohm. Além disso, verifique se há rasgos no diafragma do interruptor aplicando baixa pressão de ar na porta de entrada e ouvindo se há vazamentos.
Por que o pressostato da bomba de diafragma clica repetidamente sem que o motor dê partida?
Isso indica que os contatos da chave estão fechando (som de clique), mas o motor não está recebendo energia. Verifique se há um protetor térmico do motor desarmado, um fio solto entre a chave e o motor ou um capacitor de partida com falha. A opção em si pode funcionar bem; o problema está no circuito do motor. Certifique-se de que o disjuntor ou fusível da bomba esteja intacto.
Posso usar um pressostato de uma bomba diferente na minha bomba de diafragma?
Sim, desde que o interruptor de substituição corresponda à classificação elétrica (tensão, amperagem) e à faixa de pressão. A chave deve ser capaz de lidar com a corrente de carga total da bomba, que normalmente é de 10 a 15 A para uma bomba de 12 Vcc. O tamanho da rosca da porta de pressão (geralmente 1/4 pol. NPT ou M12x1,5) também deve corresponder. Usar um interruptor com classificação elétrica inferior pode causar soldagem de contato e incêndio.
Conclusão: O ajuste adequado garante a longevidade da bomba e o desempenho do sistema
Compreensão como uma bomba de diafragma ajusta seu pressostato é crucial para manter o fornecimento consistente de fluido, evitando danos à bomba e otimizando o uso de energia. Seguindo um procedimento de ajuste cuidadoso e verificando as configurações com um manômetro confiável, um operador pode definir as pressões de ativação e desativação para atender às necessidades específicas da aplicação. Quer utilize um interruptor mecânico de mola ou um controlador electrónico moderno, o princípio permanece o mesmo: o interruptor detecta a pressão e actua como o cérebro da bomba, informando-lhe quando deve funcionar e quando parar. A inspeção e limpeza regulares da porta de detecção de pressão manterão o sistema operando de maneira confiável por milhares de ciclos.
